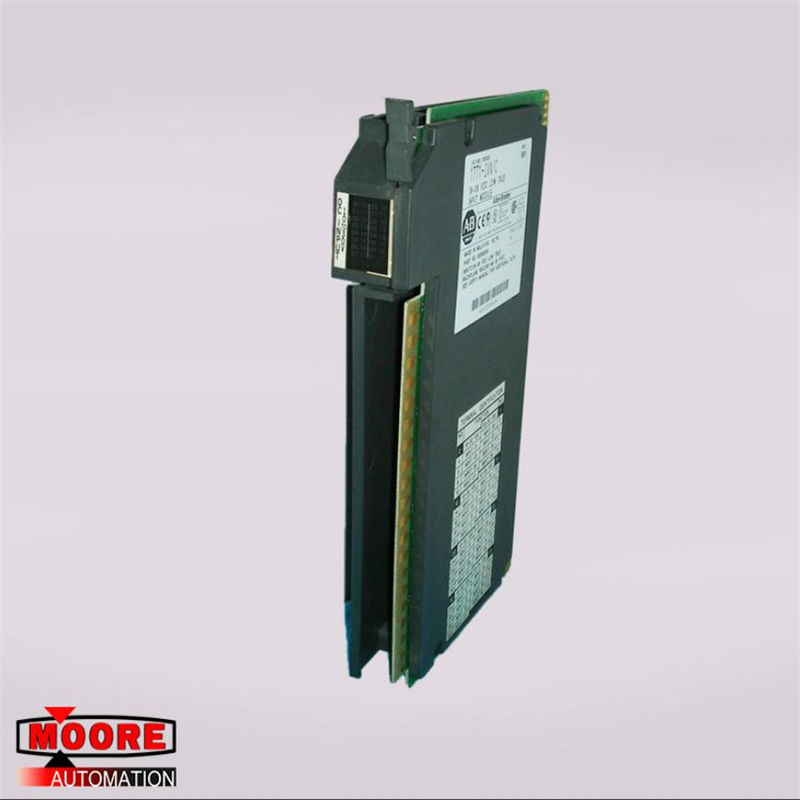

Модули 1771-ИВН/К Алена Брэдли

Характер продукции

1771-ИФЭ БИТ модуля ввода аналога 12 1771-ИФЭА Алена Брэдли

Продукт Спесификайон

Детали продукта

Модуль входного сигнала дк к серии 1771-ИВН иньпут источник и требует, что раковина выводит наружу. Входной сигнал источника обеспечивает положительный путь напряжения тока и выход раковины снабжает путь земля.

Спецификации

ньпуц в модуль: 16

Положение модуля: Все шасси 1771 И/О исключают 1771-А1, - А2, и - А4

Ряд ввода напряжения: 10 к дк 30В

Минимальное течение входного сигнала: 4.5мА на дк 10В; 15мА на дк 30В

Минимальное течение -государства: дк 2.0мА @ 5В

Максимальное напряжение тока -государства: дк 5В

Минимальное напряжение тока На-государства: дк 10В

Входное комплексное сопротивление: омы 2.2К максимальные

Задержка входного сигнала: Низкий уровень к высокой задержке распространения - 1мс высокому к низкой задержке распространения дискретной - 1мс или 6мс

Диссипация силы: 7,3 ватта (максимального), 1,0 ватта (минимального)

Термальная диссипация: 24,7 БТУ/хр (максимальное), 3,4 БТУ/хр (минимального)

Течение Бакплане: 130мА @ 5В дк +5%

Напряжение тока изоляции: Эта изоляция встречает или превышает требования стандарта 508 УЛ, и но. К22.2 142 КСА стандартное.

Рабочая температура: 0о к 60оК (32о к 140оФ)

Температура хранения: -40о к 85оК (- 40о к 185оФ)

Относительная влажность: 5 до 95% (без конденсации)

Пользоваться ключом: Между 10 и 12; Между 16 и 18

Кот стандарта руки проводки поля. Нет 1771-ВХ

Вращающий момент винта руки проводки 7-9 дм-фунтов

Аттестация агенства (когда будет отмечен продукт): Аттестованное КСА; Класс 1 КСА, разделение 2, группы а, б, к, аттестованный д; Перечисленный УЛ; КЭ отмеченный для всех применимых директив

Требования к электической мощности

Ваш модуль получает свою силу через бакплане 1771 шасси И/О от электропитания шасси. Модуль требует 130мА от выхода этой поставки. Высчитать требования

для электропитания бакплане, добавьте 130мА к требованиям к электической мощности всех других модулей в шасси И/О. Высчитывать требования предотвратит перегрузку к бакплане шасси

и/или электропитание бакплане.
