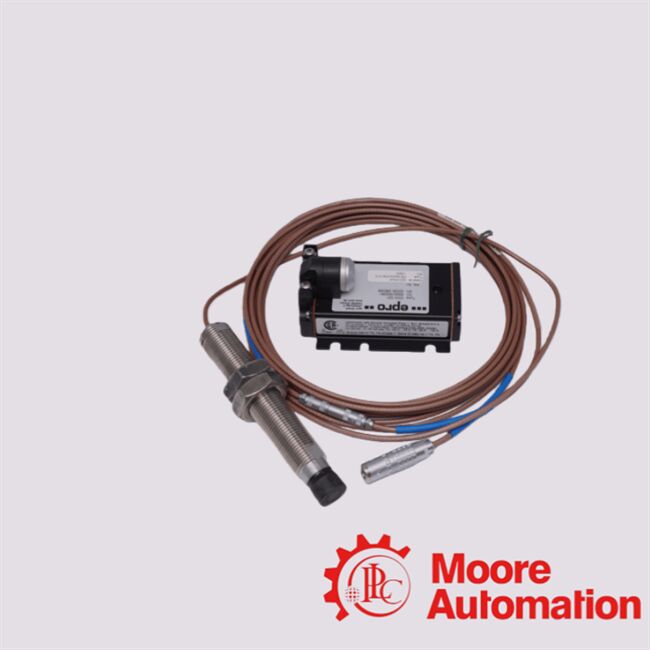

PR6424/014-140 CON021 Эмерсон Эдди датчик тока

Датчик PR6424 представляет собой бесконтактный преобразователь вихревого тока с смещением (близостью), предназначенный для промышленных тяжелых вращающихся машин (паровые/газовые/гидротурбины,

компрессоры, насосы, вентиляторы, коробки передач и т.д.), где точное измерение смещения вала, вибрации, эксцентричности, осевого/радиального движения или разрыва/разрыва

При совместном использовании с преобразователем сигналов CON021 система становится полной цепочкой измерений: сырой сигнал вихревого тока от

Зонд кондиционирован, линейен и выводится в виде полезного аналогового сигнала (напряжения или тока), который может подаваться в систему мониторинга, управления или DCS/PLC

системы.Короче говоря: PR6424 + CON021 предоставляет высокоточное, надежное, бесконтактное решение для измерений критических промышленных

вращающееся оборудование, подходящее как для статического (положение/пространство), так и для динамического (вибрация/движение) мониторинга.

Амплитуда от 0 до 1000 мкм (0 до 1 мм) для вибрации / динамического смещения

Примечания к установке и безопасности

Основывается на общем руководстве по установке серии PR642x и документации конвертера CON021.Требование к бесконтактным измерениям: кончик датчика должен быть обращен к вращающемуся валу (или целевой поверхности) с сохранением определенного воздушного разрыва (для PR6424 номинальный ~ 2,7 мм).Нет, нет.касаться вала измерение основано на электромагнитной индукции / вихревом токе.

• Использование соответствующего преобразователя/кондиционера сигнала: На сыром выходе датчика PR6424 требуется, чтобы преобразователь CON021 (или совместимый) производил полезный аналоговый сигнал. Без такого преобразователя один датчик не дает калиброванного измерения.

• Механическая установка и выравнивание: датчик должен быть жестко установлен, обычно с надлежащей нитью для установки (например, нитью рукава M18 × 1).5 или 3/4‐16 UNF на матрицу порядка) и надежного держателя для предотвращения движения или вибрации корпуса зонда независимо от вала ∙ любая нестабильная установка будет искажать показания.

• Управление кабелями и охрана окружающей среды: Использовать определенный тип кабеля (PTFE или бронированный), соблюдать минимальный радиус изгиба кабеля при маршрутизации, избегать резких изгибов или механического напряжения.

• Калибровка и регулировка воздушного разрываЕсли вы меняете положение датчика, заменяете датчик или собираетеВы должны перекалибровывать, в противном случае показания могут быть дрейфующими или неточными..

• Экологические и эксплуатационные ограничения: Убедитесь, что рабочая температура, давление, механический удар/вибрация и целевой материал соответствуют спецификации.убедиться, что выбранный вариант (глава, кабеля, корпуса) оценивается соответствующим образом.

• Сертификация соответствия и безопасности (при использовании в опасных/взрывоопасных средах): Если вы планируете использовать датчик + преобразователь в опасных зонах, убедитесь, что вся цепочка измерений (датчик + преобразователь + любой барьер) сертифицирована (например,по ATEX / IEC-Ex / CSA) для конкретной среды и температурного классаДокументация для PR6424 указывает на поддержку взрывозащищенной установки при правильной конфигурации.
