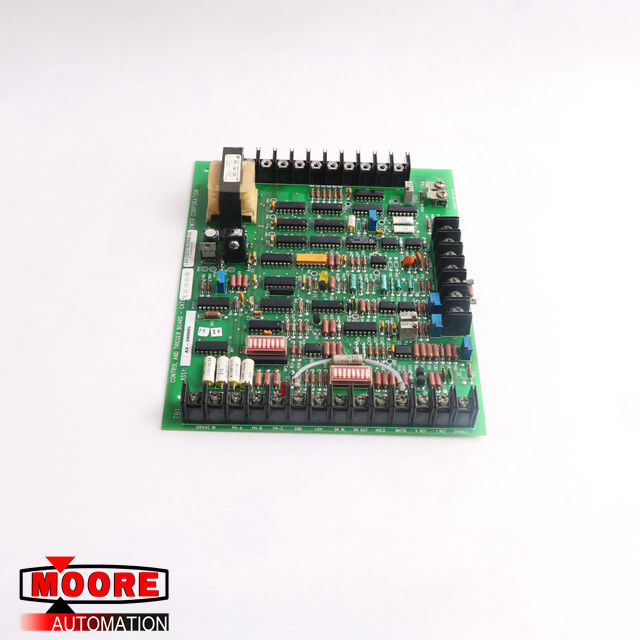

КОНТРОЛИРУЙТЕ доску контроля А3-290605 и пуска для трехфазных электропитаний

КОНТРОЛИРУЙТЕ ДОСКУ КОНТРОЛЯ А3-290605 И ПУСКА ДЛЯ трехфазных ЭЛЕКТРОПИТАНИЙ

Детали продукта

Контроль и пуск всходят на борт, доска КАТ, конструированы к требованиям выученным от много лет опыта с контролируемым СКР оборудованием наивысшей мощности. Современная технология интегральной схемаы КМОС позволяла весьма компактному, унитизед дизайну с потреблением низкой мощности. Следующее описание покрывает основные функции и применения дизайна.

Регулятор силы и ссылки

1. Контрольные полномочия (номинал 120 ВПТ) необходимо приложить к терминалам ТБ1-1 и терминалу ТБ1-2.

a) Минимальный ввод напряжения: 85 ВПТ

b) Максимальный ввод напряжения: 135 ВПТ

2. Фазировать ссылки

a) Быть приложено к терминалам ТБ1-3, ТБ1-4, и ТБ1-5.

b) Вращение и последовательность совпадающей фазы важны для того чтобы уверить свойственное включение СКР.

c) Трехфазные ссылки необходимо сбалансировать на внутри ± 5% одина другого. Доска КАТ включает обнаружение разницы участка и в случае потерянного участка или высокой разницы доска заблокирует свой выход до тех пор пока баланс участка не будет восстановлен.

d) Напряжение тока трехфазной ссылки не критическое; оно может находиться между 60 ВПТ и 200 ВПТ.

e) Трехфазная ссылка может быть получена через рассекатель резистора или через 3 небольших трансформатора контроля.

3. Ссылка управляющего усилителя

a) Стабилизированная ссылка контроля с коэффициентом низкой температуры обеспечена на терминале ТБ1-7.

b) Ссылку необходимо заранее поставить до 5,00 вольта через П1; она может поставить приблизительно 30 мам к потенциометрам контроля.

c) Потенциометра контроля могут быть 10К, 2 ваттами. Они возвращены в терминалы ТБ1-12 (ВРЭФ) и ТБ1-13 (ИРЭФ). Возврат тока через землю терминал ТБ1-6.

d) Обширный фильтровать входных сигналов ссылки входного сигнала (РК = 0,4) использован для того чтобы получить максимальное подавление шума перед управляющим усилителем.
