Описание и особенности

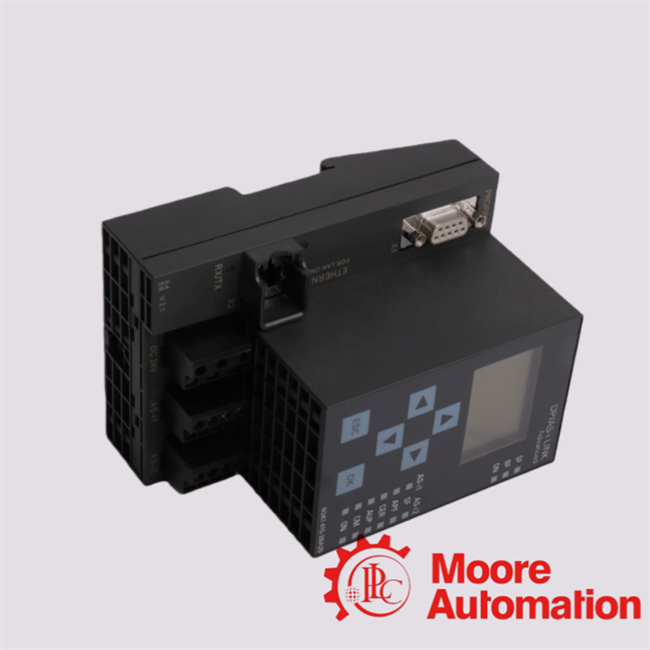

Siemens 6GK1415-2BA10 - это модуль шлюза/интерфейса из семейства SIMATIC NET, предназначенный для соединения системной шины датчиков/актуаторов AS-Interface (AS-i) с полевой шиной PROFIBUS DP.Это формально.

Главные моменты:Он действует как раб PROFIBUS DP и одновременно как мастер AS-Interface, позволяя системе управления (через PROFIBUS)

устройства I/O доступа, подключенные через AS-Interface.it могут питаться от линии AS-Interface (линия AS-i 1) или опционально от внешнего источника питания постоянного тока 24 V;

типрасход электрического тока от AS-i - max250 мА при ~30 В.Профибус ДПe, поддерживает типичные скорости передачи данных (9,6 кбит/с до 12 Мбит/с)

и циклический обмен I/O; на стороне AS-i поддерживает цифровые и аналоговые данные через протокол AS-Interface.

Вкратце: 6GK1415-2BA10 позволяет использовать систему PROFIBUS DP

для интеграции устройств AS-Interface I/O (датчиков/актуаторов)

эффективно и с полной диагностикой

и особенности управления.

Часто задаваемые вопросыОколо 6GK1415-2BA10

Вопрос 1: Каково основное применение 6GK1415-2BA10?
А1:Этот модуль используется, когда у вас есть сеть AS-Interface (AS-i) из простых устройств (датчиков, приводов) и вы хотите интегрировать их в сеть PROFIBUS DP более высокого уровня.Модуль связи служит шлюзом (AS-i master) и представляет

AS-i I/O к системе PROFIBUS DP в качестве рабского устройства.

Вопрос 2: В чем разница между вариантами одномастера и двойного мастера?
А2:Версия с односторонним мастером (6GK1415-2BA10) поддерживает одну строку AS-i и до 62 рабов. версия с двусторонним мастером (6GK1415-2BA20) поддерживает две строки AS-i (для больших/рабовых систем)

и, следовательно, потенциально больше рабов или отдельных сегментов.

Вопрос 3: Сколько рабов AS-интерфейса он может поддерживать?
А3:В типичной конфигурации ′′single master′′ он поддерживает до62 Рабы AS-интерфейсаЕсли вы используете вариант "двойной мастер" (порядковый номер 6GK1415-2BA20), могут поддерживаться две строки AS-i.

Q4: Какие скорости связи поддерживаются на стороне PROFIBUS?
А4:Устройство поддерживает стандартные скорости PROFIBUS DP: 9.6 kbps, 19.245 лет.4593.75, 187.5, 500 кбит/с, 1,5 Мбит/с, 3 Мбит/с и 12 Мбит/с.
