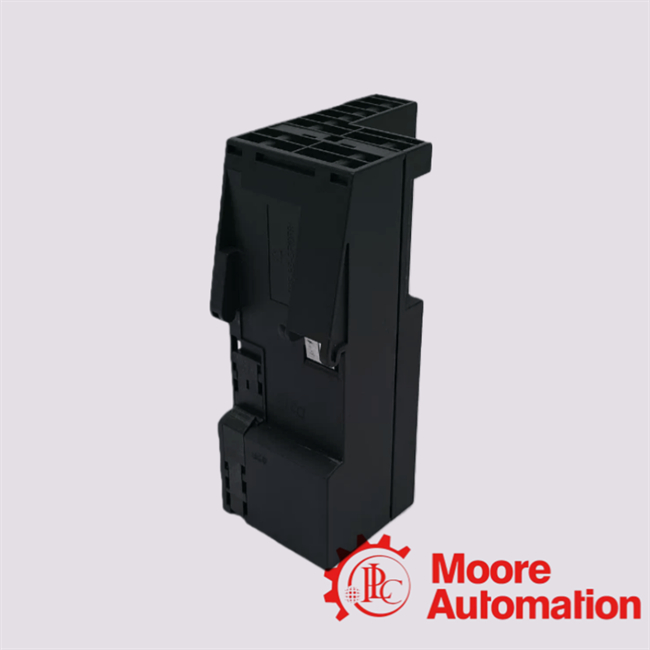

6ES7151-1BA00-0AB0 SIEMENS Интерфейсный модуль
Описание и характеристики
Модуль является частью семейства Siemens SIMATIC: в частности, интерфейсный модуль IM 151-1 HIGH FEATURE для распределенной системы ввода/вывода ET 200S. Он предоставляет интерфейс PROFIBUS DP
(через RS-485) и подключает станцию ET 200S к шине PROFIBUS DP. Поддержка скорости передачи данных: до 12 Мбит/с. Поддерживаемые скорости
включают 9.6, 19.2, 45.45, 93.75, 187.5, 500 кбит/с; и 1.5, 3, 6, 12 Мбит/с. Поддержка объема адресов ввода/вывода: до 244 байт
для входов и 244 байт для выходов (для этой версии HIGH FEATURE)
в соответствии с техническим описанием.
Часто задаваемые вопросы О 6ES7151-1BA00-0AB0
В1: Что означает “HIGH FEATURE” для IM 151-1?
О1: Вариант “HIGH FEATURE” (например, 6ES7151-1BA00-0AB0) предлагает больший объем адресов ввода/вывода (244 байта) и позволяет использовать до 63 модулей на станции, а также
расширенные функции, такие как изохронный режим / синхронизация цикла, по сравнению с базовыми или стандартными версиями.
В2: Какова максимальная поддерживаемая скорость передачи данных?
О2: До 12 Мбит/с на интерфейсе PROFIBUS DP. Поддерживаемые стандартные скорости: 9.6 / 19.2 / 45.45 / 93.75 / 187.5 / 500 кбит/с; 1.5 / 3 / 6 / 12 Мбит/с.
В3: Сколько модулей я могу подключить к станции?
О3: Для этой версии HIGH FEATURE: до 63 модулей можно подключить к станции ET 200S.
В4: Доступна ли диагностика?
О4: Да. Предусмотрены светодиоды для BF (ошибка шины), SF (ошибка группы) и ON (напряжение питания).
Кроме того, модуль поддерживает диагностику ведомого устройства через STEP
7 (например) для получения более подробной
информации об ошибках.
