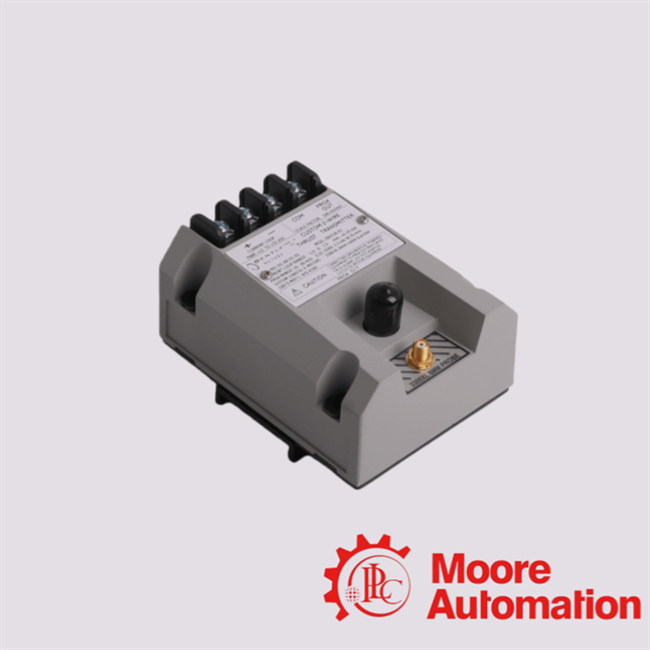

991-01-XX-01-00 MOD: 284318-01 Bently Nevada Преобразователь осевого смещения
Описание
Преобразователь осевого смещения 991 представляет собой двухпроводное устройство с питанием от контура, предназначенное для преобразования осевого смещения вала (т. е. осевого усилия) в сигнал 4–20 мА для систем управления. Он принимает входной сигнал от датчика приближения 3300 NSv
плюс соответствующий удлинительный кабель (поддерживаются варианты длины системы, такие как 5 м или 7 м). Преобразователь преобразует необработанный сигнал приближения в «инженерные единицы» осевого положения и
затем преобразует его в стандартный аналоговый выходной сигнал по токовой петле. Физически устройство относительно компактно (~100 × 74 × 53 мм) и весит около 0,43 кг в соответствии со спецификацией поставщика.
Корпус изготовлен из нержавеющей стали, что обеспечивает прочность и некоторую защиту от окружающей среды. Экологический рейтинг: некоторые источники указывают IP67,
что означает хорошую защиту от попадания пыли и воды. Требования к источнику питания:
обычно от 12 В до ~35 В постоянного тока для питания контура.
Особенности и применение 991-01-XX-01-00 MOD: 284318-01
| Особенность |
Применение |
-
Встроенный датчик Proximitor
-
Выход диагностического сигнала («PROX OUT»)
-
Имеется неизолированный коаксиальный терминал «PROX OUT» плюс терминалы «COM», которые выдают необработанный (динамический) сигнал приближения, который можно использовать для диагностики вибрации.
-
Поскольку «PROX OUT» не изолирован относительно контура 4–20 мА, Bently рекомендует использовать адаптер для тестирования 990/991 для изоляции во время тестирования/диагностики.
-
Регулировка нуля и диапазона
-
Контакт тестового входа
|
-
Оборудование OEM: Специально разработано для OEM-производителей (производителей оригинального оборудования) центробежных воздушных компрессоров, маленьких насосов, двигателей, и вентиляторов которым требуется простой аналоговый сигнал осевого усилия (осевого положения) для систем управления или защиты.
-
Системы управления оборудованием: Используется в приложениях, где осевое смещение (усилие) необходимо преобразовать в сигнал токовой петли для подачи в ПЛК, DCS или другое оборудование управления.
-
Тренды и сигнализация: Хотя это и не полноценный модуль «системы защиты от вибрации», он поддерживает тренды осевого усилия и обнаружение «Не ОК»; сигналы тревоги могут быть встроены через сигнал 4–20 мА для индикации аномального осевого перемещения.
-
Диагностическое использование: Коаксиальный разъем «PROX OUT» позволяет извлекать динамический (вибрационный) сигнал — полезно для команд технического обслуживания для мониторинга или устранения неполадок с помощью портативных анализаторов.
-
Жесткие / влажные условия: Благодаря залитой конструкции и широкому диапазону рабочих температур он подходит для промышленных условий, где может присутствовать влага или конденсат.
|
