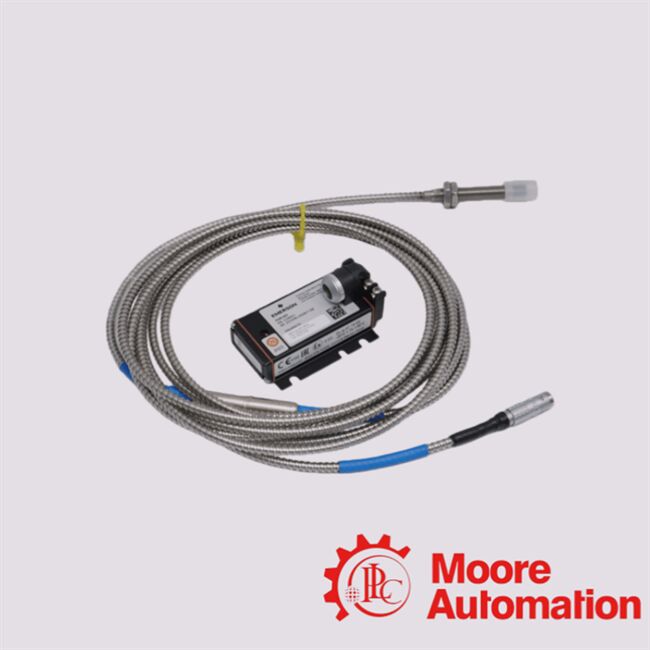

PR6423/01K-010 Эмерсонский датчик вихревого тока

Серия PR6423 представляет собой бесконтактный датчик перемещения (близости) вихревого тока, используемый для измерения статического и динамического перемещения и движения вала в вращающихся машинах

(например, турбины, компрессоры, насосы, коробки передач).Медрит радиальное и осевое смещение/положение вала, эксцентричность вала, вибрацию/осцилляцию, масляную пленку

толщина / просвет подшипника, осевая тяга, дифференциальное расширение, просвет клапана / воздушного разрыва

металлический вращающийся вал и неподвижная поверхность. Короче говоря: PR6423 - это высокоточный бесконтактный датчик для мониторинга вала

движение / смещение / вибрация в критическом вращающемся оборудовании; /01K‐010 would be one variant in that family.

0.5 мм (≈ 20 миллиметров) ≈ т.е. калиброванный разрыв между концом датчика и целью при нулевом смещении.

Примечания к установке и безопасности

Основываясь на общих рекомендациях производителя для датчиков PR6423.

• Бесконтактная установка необходима: кончик датчика должен быть обращен к поверхности вала цели с фиксированным воздушным разрывом (номинальный ~ 0,5 мм).Нет, нет.Прикоснись к шахте.

• Правильное выравнивание (перпендикулярность): датчик должен быть установлен перпендикулярно измеряемой поверхности; любой наклон может привести к ошибкам измерения, особенно при вращении вала.Даже небольшие угловые отклонения могут вызвать значительные ошибки измерения в динамических условиях.

• Установительная нить / механическая установка: Используйте правильную установку (M10×1 или 3/8‐24 UNF в зависимости от варианта), как указано в модели. Необходимо правильное механическое закрепление.Поскольку движение будет искажать показания.

• Обработка кабелей: Использовать указанный тип кабеля (изолированный ПТФЕ или бронированный, если указано).≥ 35 мм) для предотвращения повреждения внутренней проводки или нарушения целостности сигнала.

• Использование соответствующего преобразователя / кондиционера сигнала: Необработанный сигнал вихревого тока должен быть обработан совместимым преобразователем (или системой мониторинга) для получения полезного аналогового выхода (напряжения или тока) для последующей приборостроения.

• Условия окружающей среды и эксплуатации: датчик предназначен для промышленных условий: высокая температура, вибрации, возможное воздействие масла/тумана.степень защиты, кабельного маршрутизации, уплотнения).

• Калибровка при установке: После установки устанавливается и калибровывается воздушный разрыв / нулевая опорная точка с целью вала (или стандарт калибровки) согласно инструкциям производителя.Любая повторная установка или замена датчика должна привести к перекалибровке.

• Соответствие стандартам (при необходимости): Серия PR6423 предназначена для соответствия отраслевым стандартам мониторинга машин (например, API 670, DIN 45670, ISO 10817-1), особенно для критических применений турбомашин.

• Подходит для опасных условий (необязательно): При использовании с надлежащими сигнальными кондиционерами и барьерами безопасности,датчики вихревого тока, такие как PR6423, могут использоваться в опасных/взрывоопасных средах , но только при условии, что полная система (датчик + преобразователь + барьер) отвечает применимым требованиям сертификации; вы должны проверить статус сертификации по стране/региону.
