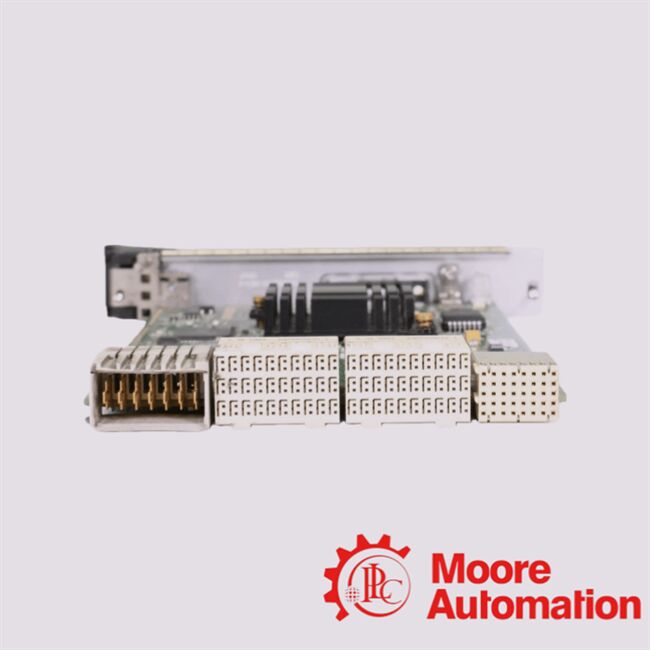

Модули дистанционного управления PXIE-8360 PXI

• Интерфейс MXI-Express x1 (мост PCIe-PCI):Модуль использует медную связь MXI-Express x1 для подключения хост-ПК (рабочего стола, ноутбука, стойки) к шасси PXI/PXI-Express (или CompactPCI),позволяет хосту управлять шасси, как если бы модули PXI были локальными картами PCI/PCIe.

• Прозрачность на уровне программного обеспечения / водителя:Поскольку связь MXI-Express представляет шасси как стандартную шину PCI/PCIe к операционной системе,не требуется специальных изменений драйверов или пользовательского программного обеспечения. Модули PXI внутри шасси ведут себя как обычные карты PCI/PCIe..

• Гибкость хост-систем:PXIe‐8360 поддерживает управление с настольных ПК, серверов, рабочих станций или ноутбуков (с соответствующим адаптером хоста).

• Физическое разделение между хост и шасси приборов:Поскольку модуль использует кабельное соединение (медный MXI-Express кабель до ~ 7 м), шасси приборов может быть расположено вдали от хост-ПК, например, в лабораторном стойке, удаленной скамейке или изолированной зоне.

• Промышленная надежность и соответствие стандартам:Модуль соответствует спецификации PXI‐5 Express Hardware (Ревизия 1.0).IEC-60068) для промышленного использования.

• Поддержка модульных экосистем приборов:После подключения, PXI (или CompactPCI, CompactPCI-Express,даже CompactRIO или VXI в некоторых конфигурациях) устройства, вставленные в шасси, ведут себя так, как если бы они были локальными устройствами PCI/PCIe, позволяющими бесшовную интеграцию измерений, сбор данных, генерация сигнала, переключение и т.д.

Использование PXIe‐8360 позволяет использовать различные практические сценарии, особенно в автоматизированных системах испытаний, измерений и распределенных приборов:

• Системы дистанционного / стойкочного испытания:Вы можете разместить шасси PXI (содержащие модули DAQ, модули RF, генераторы сигнала, цифровизаторы и т. д.) на стойке или удаленном месте, управляя ими с ПК в другом месте полезно для лабораторий,изготовление испытательных стендов, или распределенные среды испытаний.

• Модульные системы приборов:При объединении нескольких модулей PXI (приобретение данных, оцифровки, радиочастотные приборы, коммутации и т.д.)Использование PXIe‐8360 позволяет им действовать как карты PCI/PCIe в ПК, обеспечивая гибкость и модульность при повторном использовании существующих ресурсов ПК..

• Масштабируемые/расширяемые системы испытаний:Несмотря на то, что сам PXIe‐8360 использует x1-связь и не поддерживает многошасси,он вписывается в более широкую экосистему MXI-Express позволяет создавать системы с несколькими шасси, если вы используете более продвинутые модули дистанционного управления или модули расширения шины.

• Промышленные / экологические испытания:Поскольку PXIe‐8360 соответствует промышленным экологическим и вибрационным стандартам, он подходит для испытательных установок, испытательных станций,или других контекстах промышленной автоматизации, где важна прочность.

• Гибкость хост-платформы и формы:Независимо от того, используете ли вы настольную рабочую станцию, сервер или ноутбук, вы можете управлять системой PXI, которая полезна, когда форм-фактор хост-системы ограничен (например, ноутбук в полевом испытании).
