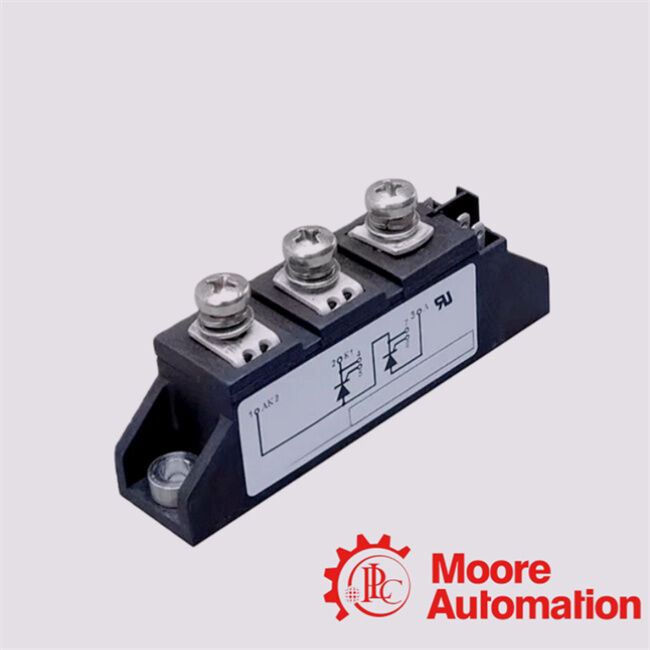

MCC95-16IO1B Прямая медносвязанная керамическая основополагающая плита Al2O3

Электрические и упаковочные характеристики

• Двойные тиристоры в одном модуле: Содержит два SCR, соединенных в серии для управляемого переключения и ректификации AC/DC.

• Номинальное напряжение: до 1600 В повторяющееся отключение напряжения (V)_RRM/V_DRM) подходит для управления напряжением линии.

• Номинальный ток: средний проходный ток ~116 A, RMS в состоянии включения до ~180 A.

• Способность к высокому перенапряжению: может обрабатывать высокие не повторяющиеся перенапряжения (например, ~ 2,25 кА).

• Спусковой пусковой механизм: Типичный низкий пусковой ток и напряжение, облегчающие управление в схемах драйвера.

• Рабочая температура: стандартный промышленный диапазон до ~ 125 °C.

• Стандартный пакет: JEDEC TO-240AA для совместимости с промышленностью и простоты установки.

Тепловые и механические преимущества

• Прямая медная (DCB) керамическая основа Al2O3: поставляетвысокая теплопроводностьиОтличная электрическая изоляция, улучшая рассеивание тепла и надежность при использовании высокой мощности.

• Планарные пассивированные чипы: повышают долгосрочную стабильность и предсказуемые блокировочные характеристики в широких температурных диапазонах.

• 3600 V изоляционное напряжение: высокая изоляция выдерживает напряжение между силовыми терминалами и базой модуля.

• Промышленный стандарт: компактный и широко совместимый контур модуля для панелей управления и водоотводов.

MCC95‐16IO1B отлично подходит для промышленного управления мощностью, где требуется надежное переключение переменного тока и постоянного тока и обработка высокого тока:

Управление мощностью и преобразование

• Управляемые выпрямители: используются при преобразовании переменного тока в постоянный с регулируемым выходом (например, в источниках питания и приводах постоянного тока).

• Управление переменной мощностью: управление фазовым углом для переменной переменной мощности, подаваемой на нагрузки.

• Преобразователи мощности и инверторы: особенно в стадиях линейной частоты, где эффективное управление SCR.

Двигатели и автоматизация

• Управление двигателем переменного тока с мягким запуском: ограничения входящего тока и механического напряжения при запуске двигателей.

• Управляющие двигатели постоянного тока: обеспечивают регулируемую мощность для двигателей постоянного тока и промышленных тяговых систем.

Промышленные и процессовые приложения

• Освещение и регулирование температуры: Фазовый контроль для ламп или обогревателей высокой мощности.

• UPS и источники питания: используются на высоконадежных стадиях выпрямителя.

• Зарядные батареи и электроника тяги.

Дополнительное использование

• Статические переключатели и твердотельные реле для надежного переключения без механического износа.

• Контроль температуры и процессов в промышленных печах, печах и оборудовании для тепловых работ.
