Описание продукта

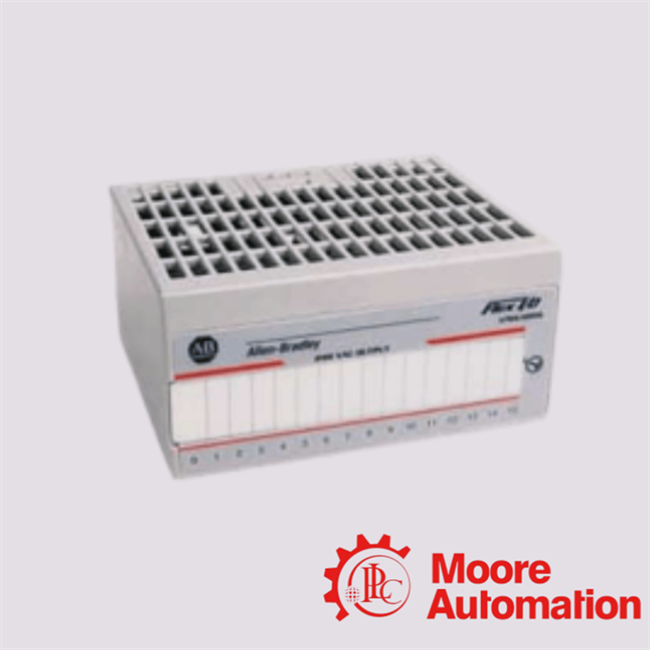

Модуль 1794-OM8 от Allen-Bradley представляет собой цифровой выходной модуль Flex I/O, разработанный для распределенных систем промышленного управления. Он относится к серии 1794 Flex I/O, обеспечивая модульные, масштабируемые и монтируемые в полевых условиях архитектуры ввода-вывода для приложений ПЛК и РСУ. Модуль 1794-OM8 представляет собой компактный 8-канальный цифровой выходной модуль переменного тока, разработанный для распределенных систем Flex I/O, обеспечивающий надежное управление высоковольтным переключением в средах промышленной автоматизации.

1. Какова основная операционная функция модуля 1794-OM8 в распределенной архитектуре управления Flex I/O?

Модуль 1794-OM8 работает как 8-канальный цифровой выходной модуль переменного тока, служащий интерфейсом исполнительных механизмов на уровне поля, который преобразует логические команды контроллера в высоковольтные сигналы переключения переменного тока для промышленных нагрузок. Это неотъемлемый компонент модульной экосистемы Flex I/O.

2. Как модуль 1794-OM8 управляет переключением высоковольтных нагрузок переменного тока, поддерживая надежность системы?

Модуль 1794-OM8 использует твердотельные (на основе симисторов) коммутирующие элементы, обеспечивая контролируемую проводимость нагрузок переменного тока в номинальном диапазоне примерно от 159 до 264 В переменного тока, сохраняя при этом предсказуемое электрическое поведение во включенном и выключенном состоянии.

3. Какие ограничения по мощности электрической нагрузки определяют рабочий диапазон модуля 1794-OM8?

Модуль 1794-OM8 поддерживает максимальный выходной ток 0,5 А на канал и суммарную мощность примерно 4 А на модуль, что делает его пригодным для промышленных исполнительных механизмов средней нагрузки, таких как контакторы и соленоиды.

4. Почему модуль 1794-OM8 использует неизолированную архитектуру каналов и каковы ее последствия?

Модуль 1794-OM8 использует неизолированную конфигурацию выходов для оптимизации компактности и экономической эффективности. Однако это означает, что все каналы имеют общую ссылку, что требует тщательного проектирования системы для предотвращения перекрестных помех между каналами или непреднамеренных взаимодействий с нагрузкой.

5. Как модуль 1794-OM8 интегрируется с блоками клеммных соединителей и инфраструктурой связи по обратному каналу?

Модуль 1794-OM8 не взаимодействует напрямую с полевой проводкой; вместо этого он подключается к специализированным блокам клеммных соединителей (например, 1794-TBN, TBNF, TBNK, TBNFK), которые обеспечивают клеммы для проводки и подключение к обратному каналу для распределения питания и связи.
