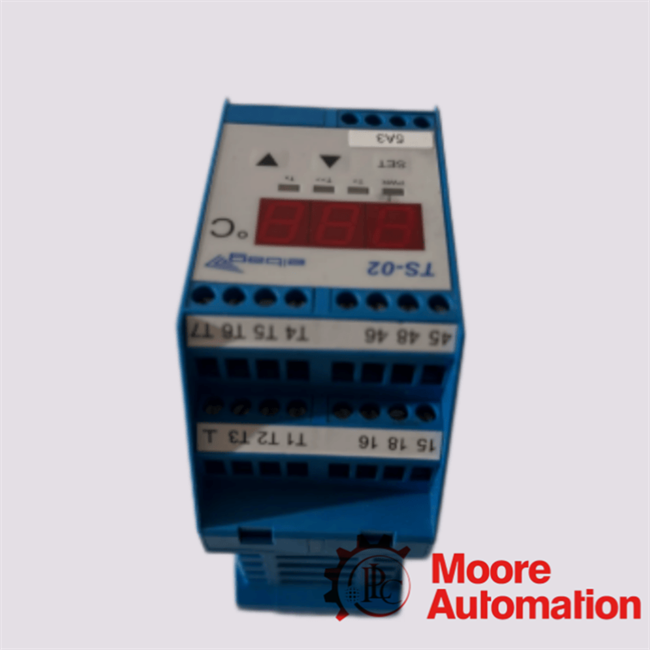

Устройство TS-02 для контроля температуры на локтевых сумках

ЭЛЬБАГ ТС-02представляет собой многоканальное промышленное устройство релейной защиты и контроля температуры, предназначенное для непрерывного контроля электрического и электромеханического оборудования, такого как трансформаторы, двигатели и генераторы. Он широко используется в распределительных системах среднего и высокого напряжения для обеспечения надежной тепловой защиты за счет измерения температуры в реальном времени и функций сигнализации/отключения на основе реле.

Устройство объединяет несколько технологий измерения, включая термисторы PTC (соответствующие DIN 44081/82) и резистивные датчики температуры PT100, что обеспечивает как защитный, так и точный мониторинг температуры на одной платформе.

Вопрос 1: Какова топология многоканального контроля температуры на основе термистора, реализованная в системе?ТС-02в архитектуре промышленного мониторинга ELBAG?

А:
ТС-02представляет собой многоконтурный блок реле контроля и защиты температуры, предназначенный для контроля промышленного оборудования с использованием термисторов PTC (Kaltleiter) и датчиков PT100. TS-02 объединяет несколько цепей измерения («Tx», «T>», «T>>») для обеспечения иерархического теплового контроля, обеспечивая возможность ступенчатой ​​сигнализации и функций отключения в системах защиты трансформатора, двигателя и генератора.

Вопрос 2: Как этое TS-02реализовать пороговую селекцию сопротивления термистора в реальном времени в алгоритме оценки температуры?

А:
чее TS-02 оработает путем непрерывной оценки порогов сопротивления PTC в килоомном диапазоне, где температурные переходы переводятся в дискретные состояния переключения. Когда сопротивление превышает калиброванные пороговые значения, TS-02 активирует соответствующие релейные выходы, обеспечивая детерминированное обнаружение повышения температуры и сигнализацию о неисправности.

Вопрос 3: Каково функциональное значение архитектуры многоступенчатой ​​релейной логики, встроенной ве TS-02(T>, T>>, Tx) каналы мониторинга?

А:
ТС-02использует трехуровневую логическую структуру защиты:

• T> (этап предварительной тревоги)
• T>> (ступень отключения при критическом перегреве)
• Tx (вспомогательная/композитная схема мониторинга)

Такая иерархическая архитектура позволяет постепенно справляться с повышением температуры, обеспечивая раннее предупреждение, контролируемое снижение нагрузки и окончательное аварийное отключение в зависимости от серьезности перегрева.

Вопрос 4: Как этое TS-02внедрить самокалибровающиеся механизмы долгосрочной стабильности посредством периодического диагностического циклирования?

А:
TS-02 выполняет автоматический цикл самотестирования каждые 720 часов, во время которого реле 4 находится под напряжением примерно на 10 минут. Эта внутренняя процедура диагностики проверяет целостность измерений, обеспечивая долговременную компенсацию дрейфа и поддерживая стабильность измерений без повторной калибровки вручную.

Q5: Каким образом TС-02обнаружить аномалии проводки, такие как обрыв цепи или короткое замыкание в сенсорной сети?

А:
чее TS-02непрерывно контролирует целостность контура датчика во всех измерительных каналах. При обнаружении обрыва провода или короткого замыкания в цепях «temp >», «temp >>» или «Tx» система немедленно срабатывает:

• Индикация неисправности на 7-сегментном дисплее.
• Активация выхода реле неисправности (Реле 4)

Это обеспечивает быстрое обнаружение деградации сенсорной сети.
