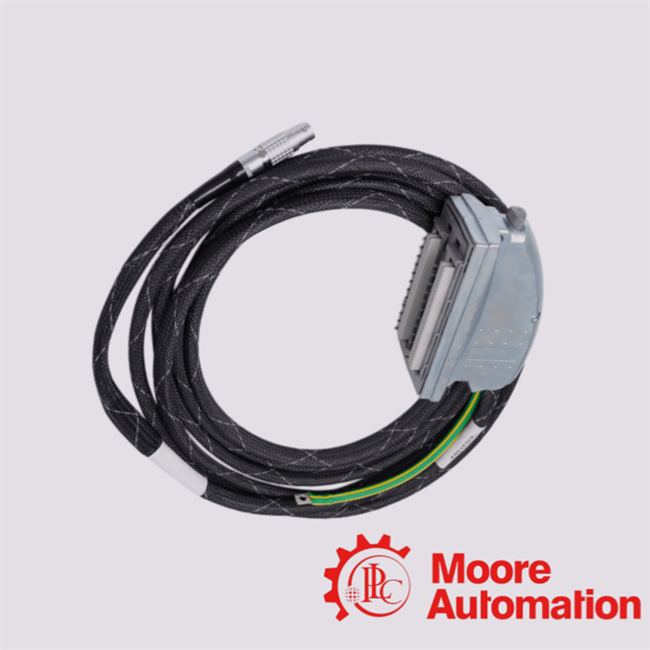

TC-301-02-2M0 Кабель питания ICS Triplex Chassis

ТС-301-02-2М0Силовой кабель шасси ICS Triplex — это узел силового соединения промышленного класса, предназначенный для использования в архитектурах ICS Triplex Trusted™ системы безопасности (SIS). Его основная функция — подача регулируемого питания шасси 24 В постоянного тока от блока распределения питания (PDU) или MCB (обычно T8292) к доверенному контроллеру или модулям шасси расширения, обеспечивая стабильное распределение энергии в средах с тройным модульным резервированием (TMR).

Этот кабель играет решающую роль в обеспечении постоянной доступности, локализации неисправностей и детерминированной целостности электропитания в распределенных системах управления и безопасности, используемых в критически важных отраслях промышленности, таких как нефтегазовая промышленность, производство электроэнергии и химическая обработка.

ТС-301-02-2М0спроектирован как часть стандартизированной кабельной экосистемы шасси, где надежность, соответствие требованиям пожаробезопасности и механическая прочность являются важными параметрами конструкции.

Технические данные

 Вопрос 1: Какова внутренняя функциональная топологияТС-301-02-2М0ICS Triplex в архитектуре питания доверенной системы?

А1:
ТС-301-02-2М0ICS Triplex — это специальный соединительный кабель питания шасси, предназначенный для облегчения регулируемого распределения питания 24 В постоянного тока от блока распределения питания (PDU), обычно MCB, такого как T8292, к доверенному контроллеру или шасси расширения. Он обеспечивает детерминированную передачу энергии в рамках отказоустойчивой архитектуры TMR (тройное модульное резервирование), поддерживая непрерывность системы в критически важных для безопасности приложениях.

Вопрос 2: КакТС-301-02-2М0ИСУ Триплекс соответствуют промышленным стандартам электромагнитной и огнезащитной защиты?

А2:
ТС-301-02-2М0Кабель ICS Triplex изготовлен из изоляционного материала с низким содержанием дыма и галогенов (LSZH), обеспечивающего соответствие стандартам огнестойкости IEC 60332-3 Cat A. Такая конфигурация сводит к минимуму выбросы токсичных газов и повышает живучесть в промышленных средах с высокой плотностью управления, где борьба с распространением пожара имеет решающее значение.

Вопрос 3: Каковы механические размеры и профиль распределения массыТС-301-02-2М0Кабельная сборка ICS Triplex?

А3:
ТС-301-02-2М0ICS Triplex имеет стандартизированную промышленную упаковку с приблизительными размерами 263 × 58 × 28 мм и массой около 4,3 кг, что обеспечивает механическую совместимость с шасси системы Trusted, смонтированными в стойке, сохраняя при этом оптимизированный радиус изгиба и эргономику установки.

Вопрос 4: В каком оперативном домене находитсяТС-301-02-2М0ИСУ Триплекс наиболее эффективно развертывается в составе распределенных систем управления?

А4:
ТС-301-02-2М0ICS Triplex в основном используется в критически важных автоматизированных системах безопасности (SIS) и распределенных средах управления, включая переработку нефти и газа, турбины для электростанций и предприятия химической автоматизации. Он функционирует как высоконадежное межсоединение, обеспечивающее стабильную непрерывность электропитания на уровне шасси при непрерывной работе.

Q5: Какова электрическая проводимость и характеристики по выдержке напряжения уТС-301-02-2М0 ИКабель CS триплекс?

А5:
ТС-301-02-2М0ICS Triplex предназначен для передачи номинального напряжения 24 В постоянного тока в рамках доверенных системных архитектур. Конструкция поперечного сечения проводников оптимизирована для удовлетворения требований к потреблению тока резервными модулями контроллера и шасси расширения, обеспечивая минимальное падение напряжения и стабильное регулирование нагрузки.
