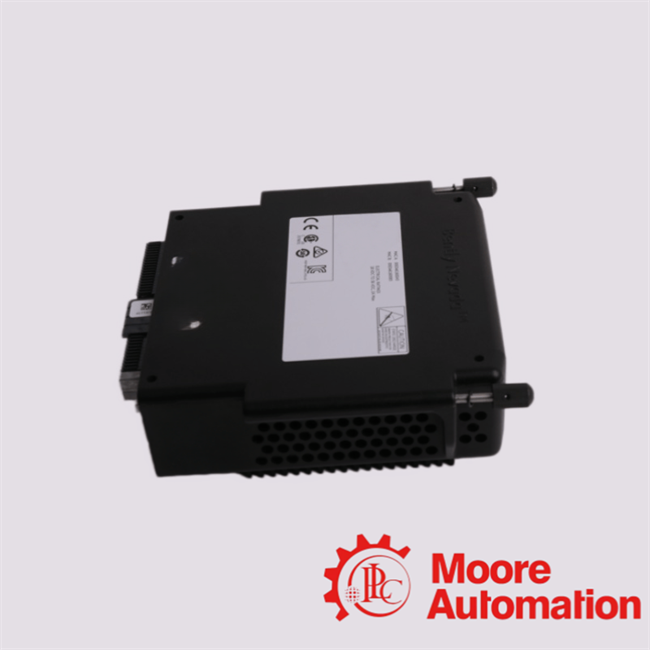

3701/55 323174-01 Устройство аварийного отключения Bently Nevada ADAPT (ESD)
Система безопасности Bally Nevada ADAPT
Обзор продукта
3701/55 323174-01 Устройство аварийного отключения Bentsly Nevada ADAPT ESD представляет собой высоконадежную систему аварийного отключения (ESD) на базе ПЛК, предназначенную для критической защиты вращающегося оборудования. Он объединяет графическое логическое программирование, обнаружение превышения скорости и архитектуру тройного модульного резервирования (TMR), что делает его пригодным для критически важных с точки зрения безопасности приложений в турбинах, компрессорах, детандерах и промышленном технологическом оборудовании.
Ключевые особенности
- Номер детали: 3701/55 323174-01
- Тип системы: ПЛК ADAPT ESD Safety
- Архитектура безопасности: тройное модульное резервирование (TMR)
- Функция: аварийное отключение и защита от превышения скорости.
- Интерфейс программирования: программное обеспечение для настройки графической логики
- Применение: Система защиты вращающегося оборудования.
Архитектура безопасности (TMR Design)
В системе ESD 3701/55 323174-01 Bently Nevada ADAPT используется тройное модульное резервирование (TMR):
- 3 независимых модуля ЦП
- Каждый ЦП обрабатывает 2 канала ввода скорости.
- Общая емкость системы: 6 каналов скорости.
- Непрерывный перекрестный мониторинг для обнаружения неисправностей
Такая архитектура обеспечивает отказоустойчивую и отказоустойчивую работу в критически важных для безопасности средах.
Архитектура системы ввода
Дискретные входы
- До 32 каналов DI/PV
- 12 каналов, настраиваемых как:
- Дискретные входы ИЛИ
- Аналоговые входы 4–20 мА
- Поддержка сухих контактов с клеммами, независимыми от полярности
- Внутреннее напряжение смачивания: 10–15 В постоянного тока.
- Отказоустойчивость: защита входа ± 40 В.
Аналоговые входы
- Диапазон сигнала: 4–20 мА ±1%
- Диапазон синфазного режима: ± 32 В
- Дифференциальный диапазон: 0–25 мА
- Предназначен для интеграции приборов промышленного процесса.
- Защита от неисправностей: допуск ± 40 В.
Архитектура системы вывода
Устройство аварийного отключения ADAPT ESD 3701/55 использует модули релейных выходов TMR:
- Каждый модуль включает в себя 5 реле.
- 4 реле используются для логической сигнализации
- 1 реле указывает состояние системы ОК/НЕ ОК
- Поддерживает настраиваемую логику голосования:
- 1oo1 (один из одного)
- 2oo3 (голосование ПМР два из трех)
Это обеспечивает детерминированное и отказоустойчивое завершение работы.
Типичные применения
- Газовые турбины
- Паровые турбины
- Гидротурбины
- Компрессоры
- Эспандеры
- Технологические системы нефти и газа
- Нефтехимические заводы
- Системы безопасности электрогенерации
Часто задаваемые вопросы
Вопрос 1. Какова архитектура функциональной безопасности, реализованная в устройстве аварийного отключения 3701/55 323174-01 Bally Nevada ADAPT (ESD) для критически важных систем защиты?
О: Устройство аварийного отключения Bently Nevada ADAPT (ESD) 3701/55 323174-01 использует архитектуру безопасности с тройным модульным резервированием (TMR), в которой три независимых модуля ЦП непрерывно обрабатывают и перекрестно проверяют логику безопасности для обеспечения отказоустойчивой работы.
Вопрос 2: Каким образом устройство аварийного отключения Bally Nevada ADAPT (ESD) 3701/55 323174-01 обеспечивает дублирование обнаружения превышения скорости в приложениях защиты вращающихся машин?
О: Устройство аварийного отключения Bentsly Nevada ADAPT (ESD) 3701/55 323174-01 обрабатывает шесть входных каналов общей скорости (по два на модуль ЦП), обеспечивая резервное обнаружение превышения скорости турбин, компрессоров и детандеров.
Вопрос 3. Какова роль тройного модульного резервирования (TMR) в системе обработки входных данных устройства аварийного отключения 3701/55 323174-01 Bally Nevada ADAPT (ESD)?
О: В устройстве аварийного отключения Bentsly Nevada ADAPT (ESD) 3701/55 323174-01 система TMR обеспечивает независимую обработку всех входных сигналов тремя ЦП, что позволяет автоматически обнаруживать и изолировать неисправности в случае отклонения канала.
Вопрос 4. Как устройство аварийного отключения Bally Nevada ADAPT (ESD) 3701/55 323174-01 управляет входными смешанными сигналами, такими как дискретные и аналоговые сигналы?
A: Устройство аварийного отключения Bentsly Nevada ADAPT (ESD) 3701/55 323174-01 поддерживает до 32 комбинированных каналов цифрового/фотомодуля, 12 из которых можно настроить как дискретные входы, так и аналоговые входы 4–20 мА, что обеспечивает гибкую интеграцию с промышленными приборами.
Вопрос 5. Каково значение обработки сигнала 4–20 мА в архитектуре устройства аварийного отключения 3701/55 323174-01 Bally Nevada ADAPT (ESD)?
A: Устройство аварийного отключения Bently Nevada ADAPT (ESD) 3701/55 323174-01 поддерживает аналоговые входы 4–20 мА с точностью ±1 %, что позволяет осуществлять точный мониторинг технологических переменных в приложениях, критически важных для безопасности.
