A06B-6102-H245 #H520 General Electric Fanuc Spindle Amplifier Drive Module для высокопроизводительных приложений с ЧПУ

Name: A06B-6102-H245 #H520 General Electric Fanuc Spindle Amplifier Drive Module для высокопроизводительных приложений с ЧПУ
Brand: MOORE AUTOMATION LIMITED
SKU: A06B-6102-H245 #H520
Price: Возможен торг USD
Availability: InStock

Детали продукта:

Место происхождения:	США
Фирменное наименование:	General Electric
Сертификация:	CO.CQ
Номер модели:	A06B-6102-H245 #H520

Подробная информация

Место происхождения:

США

Фирменное наименование:

General Electric

Сертификация:

CO.CQ

Номер модели:

A06B-6102-H245 #H520

МПН:

A06B-6102-H245 #H520

Ряд:

Серия Альфа

Выходная мощность:

56 Kw

Выходной ток:

198 А

Приложение:

Высокопроизводительный ЧПУ

Поддержка оси:

Одношпиндельная ось

Технология управления:

Синусоидальная ШИМ (IGBT)

Выделить:

High Light

Выделить:

Выпуск высокой мощности 56 кВт

Серийный интерфейс типа 1

Отпечаток

Торговая информация

Количество мин заказа:

Цена:

inquiries

Упаковывая детали:

новый и оригинальный, запечатанный в заводской упаковке

Время доставки:

2-3 рабочих дня

Условия оплаты:

Т/Т

Поставка способности:

Требует

Описание продукта

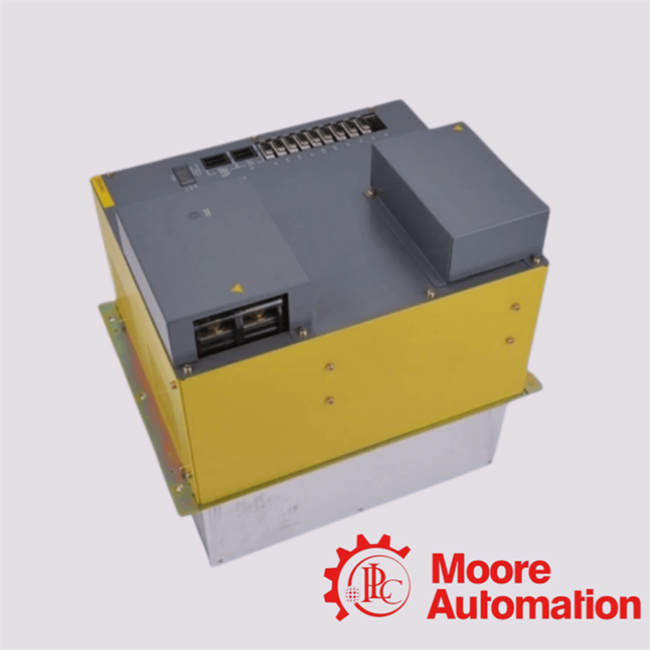

Модуль привода шпинделя General Electric Fanuc A06B-6102-H245 #H520

Высокопроизводительный модуль привода шпинделя, разработанный для требовательных применений в станках с ЧПУ, обеспечивающий исключительную мощность и точность для промышленных производственных сред.

Технические характеристики

Параметр	Детали спецификации
Обозначение модели	Модуль шпинделя Alpha (SPM-45)
Номер детали	A06B-6102-H245 #H520
Номинальная входная мощность	56 кВт
Диапазон входного напряжения	283-325 В постоянного тока (от модуля питания Alpha)
Номинальный выходной ток	198 А
Максимальное выходное напряжение	230 В переменного тока
Интерфейс управления	Тип 1 / Стандартная спецификация
Управление основной цепью	ШИМ с синусоидальной формой волны и мостом IGBT
Механизм охлаждения	Внешнее принудительное воздушное охлаждение (двойные радиаторы)
Вес и размеры	~22 кг \| 380 мм (В) × 300 мм (Ш) × 307 мм (Г)

Основные характеристики производительности

Номинальная входная мощность: 56 кВт / Максимальный выходной ток: 198 А Обеспечивает глубокую обработку с высоким крутящим моментом на массивных заготовках. Эта огромная выходная мощность предназначена для привода больших шпиндельных двигателей Alpha 30 и Alpha 40. Она позволяет вашему станку с ЧПУ обрабатывать твердые материалы, такие как титан или закаленная сталь, с высокой скоростью съема материала без остановки или падения оборотов, максимизируя производительность вашего цеха.
Интерфейс управления: Последовательная связь типа 1 с поддержкой HRV шпинделя Обеспечивает зеркально гладкую поверхность и точную жесткую нарезку резьбы. Стандартная цифровая система с замкнутым контуром типа 1 напрямую подключается к системам управления Fanuc 0-D, 16/18/21 и 16i/18i/21i. Управление вектором высокой реакции (HRV) минимизирует пульсации тока, позволяя шпинделю идеально синхронизироваться с сервоосями для безупречной нарезки резьбы и высокоскоростного изготовления пресс-форм.
Суффикс сертификации: #H520 Спецификация, одобренная CE Гарантирует соответствие международным стандартам безопасности и снижает электрические помехи. Суффикс #H520 означает, что модуль соответствует строгим европейским стандартам безопасности и электромагнитной совместимости (ЭМС). Он оснащен интегрированным экранированием от помех, которое предотвращает перекрестные помехи или электрические помехи от вашего привода шпинделя для чувствительных линейных шкал, измерительных щупов или локальных сетей предприятия.

Инженерный опыт

"При замене вышедшего из строя модуля SPM-45 никогда не меняйте только внутреннюю плату питания A20B-1007-0591 или плату зажигания A20B-2002-0080 на вашем производстве. Fanuc подбирает и настраивает эти внутренние платы на заводе, поэтому их следует обслуживать только как полный, единый узел. Кроме того, при установке всегда проверяйте двойные внешние вентиляторы охлаждения на заднем радиаторе; ограниченный поток воздуха является основной причиной преждевременного выхода из строя моста IGBT на этих рамах шириной 300 мм."

-- Главный инженер по восстановлению систем ЧПУ

Часто задаваемые вопросы

Какие конкретные сигналы тревоги Fanuc указывают непосредственно на сбой этого привода шпинделя?

Общие неисправности, отображаемые на двойном 7-сегментном светодиодном дисплее, включают: Сигнал тревоги 01 (Перегрузка по току в основной цепи), Сигнал тревоги 09 (Перегрев секции питания основной цепи) и Сигналы тревоги 24/25 (Ошибка последовательной связи между ЧПУ и модулем шпинделя). Если какой-либо из этих кодов блокируется, это указывает на неисправность в силовой электронике или плате управления модуля.

Может ли этот привод использоваться как прямая замена A06B-6102-H245 с другим суффиксом, например #H500?

Да, почти во всех случаях. Суффикс #H520 просто обозначает заводскую конфигурацию соответствия нормам CE. Основные физические размеры, клеммы подключения, выходной ток 198 А и протоколы управления типа 1 остаются полностью идентичными другим моделям H245, что позволяет осуществлять немедленную замену "подключи и работай".

Подключается ли этот приводной модуль напрямую к 3-фазной сети переменного тока?

Нет. В составе модульной системы Fanuc Alpha, A06B-6102-H245 не принимает сырой переменный ток. Он должен быть подключен через общую шину постоянного тока (283-325 В постоянного тока) непосредственно к выделенному модулю питания Fanuc (PSM), который обрабатывает входящее напряжение сети.

Проверенная производительность

"Идентичный приводной блок A06B-6102-H245 #H520 недавно был установлен для восстановления тяжелого вертикально-токарного станка на предприятии аэрокосмической промышленности. Работая в среде, подверженной постоянной графитовой пыли и резким перепадам температуры, герметичная конструкция с принудительным воздушным охлаждением модуля демонстрирует нулевой уровень отказов при интенсивных производственных циклах в 3 смены."
