Кабель связи сервопривода MITSUBISHI MR-D05UDL3M-B для усилителя MR-J4

Name: Кабель связи сервопривода MITSUBISHI MR-D05UDL3M-B для усилителя MR-J4
Brand: MOORE AUTOMATION LIMITED
SKU: МР-Д05УДЛ3М-Б
Price: Возможен торг USD
Availability: InStock

Детали продукта:

Место происхождения:	ЯПОНИЯ
Фирменное наименование:	MITSUBISHI
Сертификация:	CO.CQ
Номер модели:	МР-Д05УДЛ3М-Б

Подробная информация

Место происхождения:

ЯПОНИЯ

Фирменное наименование:

MITSUBISHI

Сертификация:

CO.CQ

Номер модели:

МР-Д05УДЛ3М-Б

Тип:

STO (Safe Torque Off) Кабель функции безопасности

Длина:

3 метра (3 м)

Конец привода:

Литой 8-контактный специальный разъем CN8

Конец управления:

Открытые/голые провода (косичка)

Оценка безопасности:

PL d/e (ISO 13849-1) / SIL 2/3 (IEC 61508)

Выделить:

High Light

Выделить:

Замена MR-D05UDL3M-B

Интеграция STO на аппаратном уровне

100% оригинальный заводской стандарт

Торговая информация

Количество мин заказа:

Цена:

inquires

Упаковывая детали:

новый и оригинальный, запечатанный в заводской упаковке

Время доставки:

2-3 рабочих дня

Условия оплаты:

Т/Т

Поставка способности:

Требует

Описание продукта

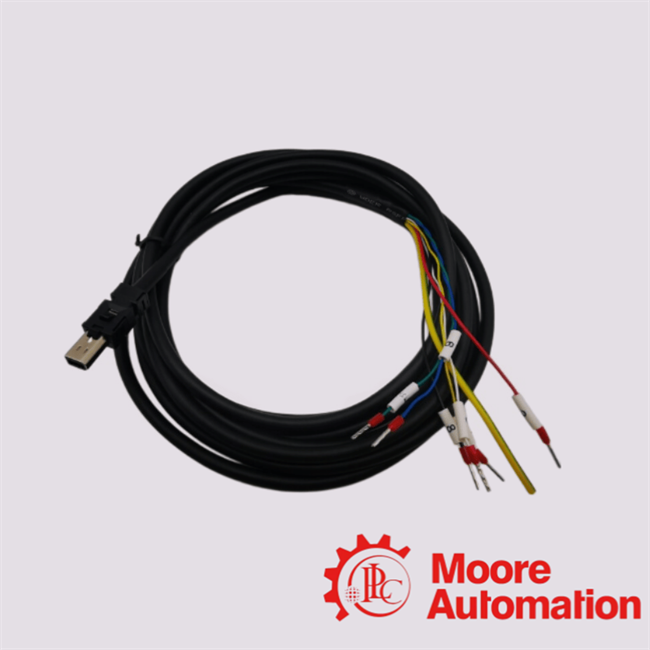

Кабель связи сервопривода MITSUBISHI MR-D05UDL3M-B для усилителя MR-J4

Разработанный с предварительно формованным разъемом CN8 и хвостовиком длиной 3 метра, кабель Mitsubishi MR-D05UDL3M-B обеспечивает прямую интеграцию на аппаратном уровне для критически важных функций Safe Torque Off (STO). Он устраняет риск случайного запуска оборудования во время технического обслуживания без необходимости полной перезагрузки системы управления, экономя часы рабочего простоя. Это делает его важнейшим звеном безопасности для высокопроизводительных многоосевых роботизированных ячеек, обрабатывающих центров с ЧПУ и автоматизированных линий сборки полупроводников.

Технические характеристики

Параметр	Детали спецификации
Производитель	Mitsubishi Electric
Номер модели	MR-D05UDL3M-B
Категория продукта	Кабель связи сервопривода
Специальная функция	Функция безопасности Safe Torque Off (STO)
Совместимые серии сервоприводов	MELSERVO MR-J4 (например, MR-J4-A, MR-J4-B, MR-J4-GF) / MR-J3-D05
Интерфейс привода	Интерфейс CN8 Специальный разъем (8-контактный)
Интерфейс контроллера	Открытые / зачищенные провода (тип провода «косичка»)
Длина кабеля	3 метра (приблизительно 9,84 фута)
Соответствующие стандарты	EN ISO 13849-1 PL d/e, IEC 61508 SIL 2/3

Основные параметры и ценность покупки

Специальная функция: STO (Safe Torque Off)
Ценность: Мгновенная безопасность оборудования без отключения питания. Позволяет операторам безопасно устранять замятия или проводить техническое обслуживание, отключая питание двигателя без отключения основной системы управления привода. Это устраняет задержку перезагрузки на 5-10 минут, характерную для старых систем безопасности, защищая работников и поддерживая высокую эффективность производства.
Интерфейс привода: Специальный разъем CN8
Ценность: 100% надежность Plug-and-play. Поскольку этот разъем разработан Mitsubishi специально для порта MR-J4 CN8, он исключает ошибки при подключении, плохие контакты и шумовые помехи. Это экономит инженерам на месте часы на устранение неполадок во время интеграции системы и предотвращает дорогостоящее повреждение оборудования из-за неправильной самостоятельной проводки.
Интерфейс контроллера: Открытые / зачищенные провода
Ценность: Универсальная аппаратная совместимость. Незаконченные, зачищенные провода на конце контроллера означают, что этот кабель может быть подключен напрямую к любому бренду реле безопасности, кнопки аварийной остановки или ПЛК безопасности (например, Allen-Bradley, Siemens или Omron). Отделы закупок не должны искать специфические разъемы для совместной работы с разными брендами.

Заметка инженера

"Наш старший инженер по автоматизации отмечает: При настройке контуров безопасности для системы MELSERVO MR-J4 пропуск специального кабеля MR-D05UDL3M-B и попытка самостоятельного изготовления разъема часто вызывают периодические сбои в цепи безопасности 'E6.1' или 'E7.1' из-за плохого экранирования. Если ваша установка включает высокочастотные многоосевые операции рядом с линиями высокого напряжения, мы настоятельно рекомендуем эту заводскую формованную версию длиной 3 метра; ее специализированное внутреннее экранирование витой пары гарантирует отсутствие перекрестных помех сигнала и обеспечивает соответствие вашего контура безопасности международным пороговым значениям SIL 3 во время сторонних заводских аудитов."

Часто задаваемые вопросы по моделям

В: Могу ли я использовать кабель MR-D05UDL3M-B со стандартными сервоусилителями серии MR-J3 или новее MR-J5?

О: Этот кабель разработан специально для интерфейса CN8 серии Mitsubishi MR-J4 (например, модели MR-J4-B или MR-J4-A) и специального модуля логики безопасности MR-J3-D05. Он не может использоваться с более новой серией MR-J5, которая использует другой форм-фактор разъема для сигнализации безопасности.

В: Почему этот кабель имеет зачищенные провода вместо двустороннего формованного разъема?

О: Конструкция с проводами (косичкой) является намеренной для заводской совместимости. В то время как формованный конец подключается непосредственно к проприетарному порту CN8 Mitsubishi, голые провода на другом конце позволяют системным интеграторам подключать сигналы STO напрямую к любому аппаратному обеспечению безопасности разных брендов в шкафу управления, включая реле Siemens SIRIUS, контроллеры Allen-Bradley Guardmaster или сети безопасности Omron, без необходимости искать нестандартные адаптеры.

В: Что произойдет, если длины 3 метра недостаточно для компоновки нашего шкафа управления? Можно ли его срастить?

О: Сращивание кабелей безопасности крайне не рекомендуется, поскольку это нарушает целостность экранирования, требуемую стандартами безопасности ISO 13849-1. Если расстояние в вашем шкафу управления превышает 3 метра, вам следует приобрести MR-D05UDL5M-B (вариант длиной 5 метров) вместо ручного удлинения линии длиной 3 метра, чтобы ваш контур аварийной остановки на аппаратном уровне оставался полностью защищенным от электромагнитных помех (EMI).
