Точная идентификация продукта

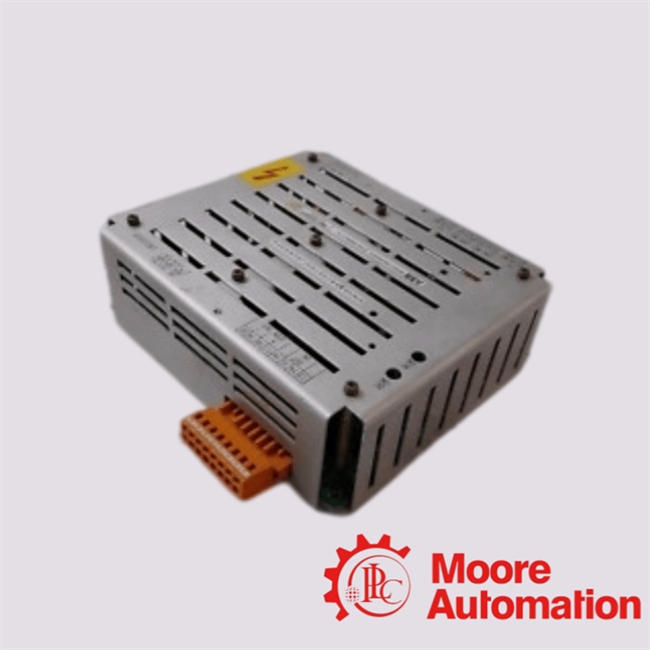

Приведенные ниже идентификация и функция соответствуют описанию аппаратного обеспечения ABB 3BHS102402 E83 для системы возбуждения UNITROL F.
| Официальное поле | Проверенное значение |
|---|---|
| Производитель | ABB |
| Обозначение модуля | UNS0868A-P, Вариант V2 |
| Заводской номер | HIEE305120R2 |
| Тип продукта | Внешний блок питания |
| Контекст системы | Система возбуждения UNITROL F |
| Основная функция | Обеспечивает питание модуля POW-1, интегрированного в блок UNITROL F. |
Проверенные электрические данные
| Параметр | Опубликованное значение ABB |
|---|---|
| Диапазон входного напряжения переменного тока V2 | 127–213 В переменного тока |
| Диапазон входного напряжения постоянного тока V2 | 82–312 В постоянного тока |
| Диапазон частот переменного тока | 50–600 Гц |
| Основной выход | 240 В пост. тока, ±10%, 40 Вт |
| Выход для опроса контактов | +24 В пост. тока, ±10%, 16 Вт |
| Размеры | 178 × 155 × 58 мм |
| Масса | 750 г |
| Степень защиты | IP20 при соблюдении требований ABB к сборке |
| Высота установки | Максимум 2000 м над уровнем моря |
| Клеммы подключения | Пружинные клеммы WAGO типа 231 сечением 2,5 мм² |
Функциональный дизайн
Пути питания переменного и постоянного тока
ABB описывает входы переменного и постоянного тока, которые развязаны перед повышающим преобразователем, поддерживая концепцию резервного питания.
Контроль состояния входа
Контролируются входные напряжения переменного и постоянного тока. Наличие переменного и постоянного тока отображается светодиодами AC ON и DC ON.
Опция непрерывности 240 В пост. тока
Во время кратковременных перерывов в подаче питания постоянного тока выход 240 В пост. тока может поддерживаться внешним конденсатором, подключенным к указанным выходным клеммам.
Питание контактов 24 В пост. тока
Напряжение опроса контактов гальванически изолировано, ограничено по току и защищено от короткого замыкания в соответствии с описанием ABB.
Проверка с учетом жизненного цикла
Запишите полный заводской номер, обозначение модуля и маркировку V2 с заводской таблички.
Подтвердите диапазоны входных источников переменного/постоянного тока, выходные цепи, назначение клемм и защиту шкафа.
Следуйте документации по аппаратному обеспечению ABB и используйте квалифицированный персонал для проверки и установки при обесточенном оборудовании.
