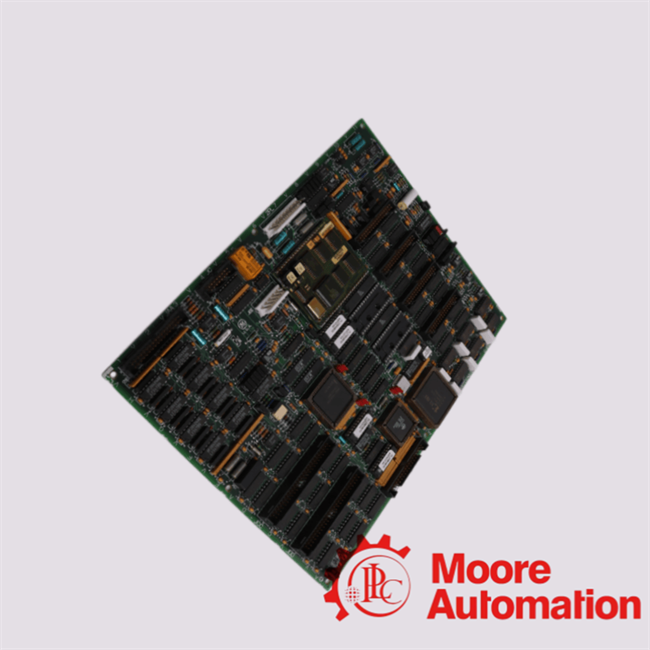

DS200TCCAG1AJB GE Общая аналоговая панель ввода/вывода

Обзор

ВГЭDS200TCCAG1AJBОбщая аналоговая плата ввода/выводаявляется промышленным модулем управления, используемым вСистемы управления газовыми турбинами GE Speedtronic Mark VЭто частьСемейство TCCA (Common Analog I/O Board), ответственный за кондиционирование аналогового сигнала, масштабирование и маршрутизацию в архитектуре управления турбиной.

ВDS200TCCAG1AJBСовет директоровцентральный аналоговый интерфейсный модульВнутри центра управления турбины (обычно ядро R5). Он собирает аналоговые сигналы с нескольких терминальных плат и преобразует их в условные сигналы для процессора системы управления.

Он действует какКондиционирование сигнала и интерфейсный узел, обеспечивая точную, стабильную и подходящую для цифровой логической обработки данных датчика.

Технические данные

Хотя точные значения могут немного варьироваться в зависимости от пересмотра (вариант AJB), типичные спецификации включают:

• Производитель: General Electric (GE)
• Серия: Mark V Speedtronic
• Функция: панель кондиционирования аналоговых сигналов В/В
• Типы ввода: 4·20 мА, RTD, термопары, напряжение/ток вала
• Электроснабжение: от TCPS через разъем 2PL
• Коммуникация: интерфейс шины данных 3PL
• Место установки: корпус R5
• Экологическое использование: Промышленные системы управления турбинами

Часто задаваемые вопросыDS200TCCAG1AJB

Вопрос 1: Какова функциональная рольDS200TCCAG1AJBОбщая аналоговая плата I/O в архитектуре управления турбинами GE Mark V?

А: DS200TCCAG1AJBОбщая аналоговая плата ввода/вывода функционирует как централизованный аналоговый интерфейс получения и кондиционирования сигнала в системе управления GE Mark V Speedtronic.Он отвечает за агрегирование гетерогенных полевых аналоговых входов и преобразование их в калиброванные, системы-совместимые сигналы для последующей обработки в управляющем ядре (STCA/COREBUS).

Вопрос 2: КакDS200TCCAG1AJBОбщая аналоговая плата ввода/вывода выполняет мультидоменную кондиционирование сигнала для входов промышленной приборостроения?

А:DS200TCCAG1AJBCommon Analog I/O Board выполняет мультидоменное кондиционирование сигнала путем применения усиления, линеаризации, изоляции и фильтрации к различным аналоговым входам, таким как петли 4?? 20 мА, RTD,термопары, и сигналы мониторинга вала, обеспечивающие высоковерную целостность сигнала в суровых условиях работы турбины.

Q3: Какие передовые аналоговые сигналы поддерживаютсяDS200TCCAG1AJBОбщая аналоговая панель ввода/вывода в турбинных системах GE?

А: DS200TCCAG1AJBCommon Analog I/O Board поддерживает широкий спектр аналоговых технологий промышленного класса, включая высокоточные приборы 4 ‰ 20 мА, входы для обнаружения температуры сопротивления (RTD),термоэлектрические сигналы напряжения (термопары) с компенсацией холодного соединения, и электростатические каналы мониторинга напряжения/тока вала.

Вопрос 4: Каким образомDS200TCCAG1AJBОбщий аналоговый интерфейс платы ввода/вывода с терминальными платами и распределенными облачными проводками?

А: DS200TCCAG1AJBОбщие аналоговые интерфейсы I/O-карты с распределенными терминальными подсистемами, такими как CTBA, TBCA и TBQA, через специальные массивы разъемов (например, JAA, JBB, JCC, JDD), позволяющие структурированное маршрутизация сигнала,модульное расширение В/В, и детерминированное получение аналоговых данных по всей подсистеме управления турбинами.

Вопрос 5: КакDS200TCCAG1AJBОбщая аналоговая плата ввода/вывода обеспечивает точность измерения термопары в условиях высокого температурного градиента?

А:DS200TCCAG1AJBОбщая аналоговая плата ввода/вывода обеспечивает точность термопары с помощью интегрированных алгоритмов компенсации холодного соединения, точного определения эталонного соединения,и нелинейные методы линеаризации напряжения на температуру, тем самым минимизируя тепловое дрейф и неопределенность измерений в высокотемпературных турбинных средах.
